YOLO Neck 的演進

YOLO 的 neck 演進，並不是單純增加層數，而是一條提升多尺度資訊流動效率與結構可擴展性的設計路線：

單尺度 → 多尺度融合 → 雙向資訊流 → 輕量化與結構一致性

---

單尺度預測（YOLOv1–YOLOv2）

早期 YOLO 並未將 neck 視為獨立模組，整體設計以即時性與低延遲為核心，模型直接使用 backbone 的最終特徵進行預測。

• 設計背景
  • 目標是實現即時偵測（real-time detection）
  • 架構盡量簡化，以降低計算量與延遲
• 設計特徵
  • 僅輸出單一解析度的 feature map
  • Detection head 直接在該尺度上進行預測
  • 架構簡單、計算量低，適合 real-time 場景
• 結構限制
  • 深層特徵語意強，但空間解析度低
  • 低層的細節資訊未被利用
  • 模型無法同時兼顧不同尺寸目標
• 實際影響
  • 小物體偵測能力較差
  • 對尺度變化與密集場景適應性有限
  • 容易產生定位誤差

問題

Detection 任務需要同時保留 高層語意 + 低層空間細節，但單尺度設計只能依賴單一層特徵，難以兼顧兩者。

---

Top-down 多尺度融合（YOLOv3）

YOLOv3 首次將多尺度融合納入核心設計，採用 FPN-style 結構。

• 設計目標
  • 將深層語意回傳至高解析度特徵
  • 同時保留語意與空間細節
  • 提升小物體偵測能力
• 核心機制
  • 深層特徵上採樣（upsample）
  • 與 backbone 中對應的淺層特徵 concat 融合
• 影響
  • Neck 成為 YOLO 架構中的核心組件
  • 多尺度 detection 成為後續標準設計
  • 顯著改善小物體偵測能力
• 備註
  • YOLOv3 是 簡化版 FPN（沒有 lateral conv smoothing）

關鍵

FPN 解決的是：將高層語意有效傳遞到高解析度特徵，使語意與定位能力同時存在。

FPN：自上而下的語意增強架構

Feature Pyramid Network（FPN）的核心目標是解決物體偵測中的尺度變化問題。

在傳統 CNN 中：

• 深層特徵：
  • 語意強
  • 解析度低（不利小物體）
• 淺層特徵：
  • 空間細節多
  • 語意弱（容易誤判）

FPN 的設計思想是：

將高層語意向下傳遞，讓高解析度特徵同時具有語意與細節。

核心機制

• 建立 top-down pathway
  • 將深層特徵 上採樣（upsample）
• 與對應的淺層特徵進行 lateral connection（橫向融合）
• 在不同層形成一組 語意一致的 feature pyramid
• 每一層都可用於偵測不同尺寸物體

問題

FPN 僅提供自上而下的語意傳遞，低層的定位與細節資訊無法有效回饋至高層，導致定位能力與特徵利用效率仍受限制。

---

雙向特徵融合（YOLOv4–YOLOv11）

在 YOLOv3 的 FPN 基礎上，後續版本導入 Path Aggregation Network（PAN），形成 PAFPN，成為之後版本的標準 neck 設計。

• 設計動機
  • FPN 只能進行 top-down 語意傳遞
  • 低層的定位與細節資訊無法回饋至高層
• 核心機制
  • Top-down path：維持高層語意向下傳遞（FPN）
  • Bottom-up path（PAN）：
    • 將低層的定位與邊界資訊回傳至高層
    • 縮短高層特徵到輸入的資訊路徑
  • 形成 雙向特徵流（bi-directional feature flow）
• 設計意義
  • 高層：語意更完整
  • 低層：定位能力更強
  • 各尺度特徵同時具備語意與細節
• 影響
  • PAFPN 成為 YOLOv5–YOLOv11 的標準 neck
  • 對小物體與邊界定位顯著改善

關鍵

PAN / PAFPN 解決的是：FPN 中 低層定位資訊無法回饋高層 的問題，透過 bottom-up 路徑縮短資訊傳遞距離，使語意與定位資訊能在各尺度間充分融合。

PAN：自下而上的定位資訊強化架構

強化低層定位資訊向高層傳遞，改善特徵路徑過長的問題

• 設計背景
  • FPN 只有 top-down 語意傳遞
  • 低層的邊界資訊、空間細節，難以影響高層決策
  • 高層特徵到輸入的資訊路徑過長，影響定位能力
• 核心機制
  • 新增 Bottom-up path augmentation
    • 由低層 → 高層逐層向上融合
  • 縮短低層特徵傳遞至高層的資訊路徑
  • 讓每個層級同時具備：
    • 高層語意
    • 低層空間細節
• 設計效果
  • 改善小物體與邊界定位
  • 提升多尺度特徵的資訊完整性
  • 僅增加少量計算成本

問題

PAN 主要負責 bottom-up 的定位資訊回傳，本身並未提供完整的語意建構能力，單獨使用將缺乏高層語意的多尺度傳遞。

PAFPN：雙向特徵融合的多尺度建構架構

整合雙向特徵流，提升多尺度特徵的語意一致性與定位能力

• 設計概念
  • 將 FPN（top-down） 與 PAN（bottom-up） 結合
  • 形成 雙向特徵流（bi-directional feature flow）
• 核心機制
  • Top-down path（FPN）
    • 將高層語意傳遞至高解析度特徵
  • Bottom-up path（PAN）
    • 將低層定位與細節資訊回傳至高層
  • 各尺度之間透過：
    • upsample / downsample
    • concat 融合
• 設計意義
  • 每一層特徵同時具備：
    • 完整語意表達能力
    • 精確定位能力
  • 強化多尺度特徵的一致性與利用效率

問題

雙向融合雖提升表現，但也增加 concat 次數、memory traffic 與結構複雜度，成為後期輕量化優化的重點。

---

Neck Block 的演進

YOLOv5 之後，Neck 的整體結構（PAFPN）基本保持不變，主要演進集中在 內部特徵處理模組（block） 的優化，以提升效率與表達能力。

• 設計方向
  • 保持 PAFPN 拓撲不變
  • 優化 feature processing block
  • 提升計算效率與梯度流動品質
  • 與 backbone 模組設計逐步統一

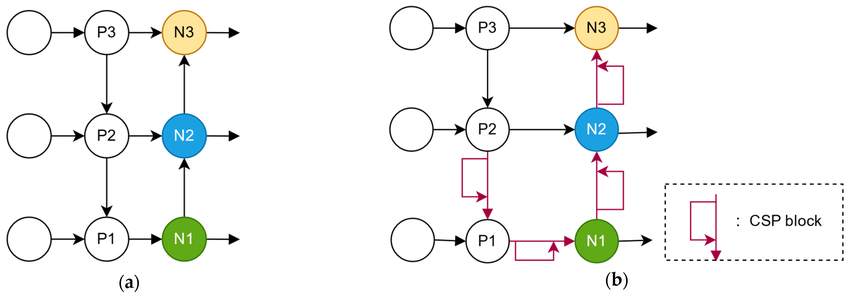

CSP-PAN：高效率的雙向特徵融合（YOLOv4）

• 設計動機
  • 傳統 PAN / FPN 在多尺度融合時，特徵會重複經過深層卷積，產生 重複梯度資訊與計算浪費
  • 多尺度路徑密集連接，造成 FLOPs、記憶體存取與延遲增加
  • 需要在維持多尺度融合能力的同時，提升運算效率與訓練穩定性
• 核心機制
  • 在 PAN 的每個 stage 中導入 Cross Stage Partial（CSP）結構
  • 將特徵通道 分為兩部分
    • 一部分經過較深的卷積與特徵融合
    • 另一部分走捷徑（identity path）
  • 最後將兩路特徵 concat 融合
  • 同時保留 Top-down（FPN）與 Bottom-up（PAN） 的雙向資訊流
• 設計意義
  • 減少重複梯度與冗餘計算，降低約 10–20% 計算量，同時維持或提升精度
  • 降低 memory traffic，提高推論效率，特別適合即時偵測場景

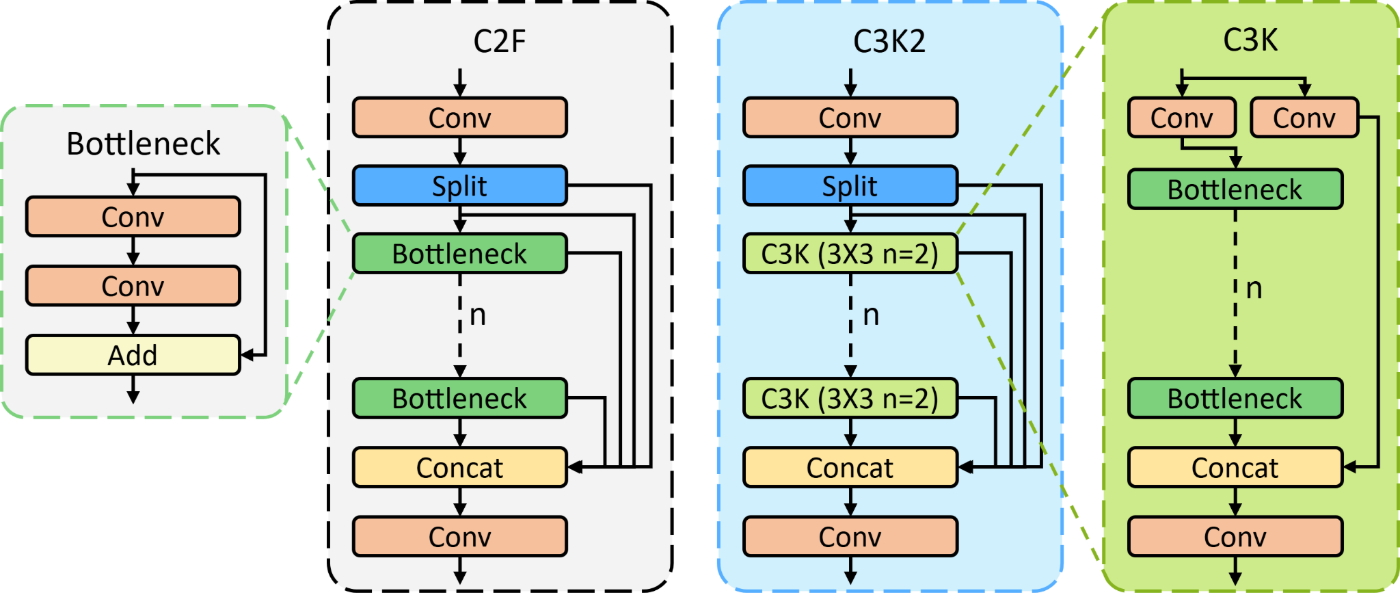

C3/C2f/C3k2：輕量化特徵融合（YOLOv5、8、11）

在保持 PAFPN 拓撲不變的前提下，後續版本主要透過持續優化 CSP 系列 block，提升多尺度特徵融合的效率與資訊流動品質。

• 設計動機
  • PAFPN 中存在大量 concat 與卷積操作，容易造成：
    • 記憶體存取頻繁（memory traffic）
    • 延遲增加
    • 梯度重複與計算冗餘
  • 需要在不改變整體結構的情況下，提高特徵利用效率與訓練穩定性
• 演進路線
  • C3（YOLOv5）
    • CSP Bottleneck 的工程化實作
    • 透過 partial connection 減少重複計算並維持特徵表達能力
  • C2f（YOLOv8）
    • 將中間層特徵逐步累積並 concat
    • 提供更短且更順暢的梯度路徑
  • C3k2（YOLOv11）
    • 支援可調整的 kernel size
    • 在不增加深度的情況下擴大局部感受野
    • 在 CSP 架構內提升感受野，同時維持計算效率
• 設計意義
  • 在不改變 PAFPN 結構的前提下提升特徵表達能力
  • 減少計算冗餘與記憶體存取成本
  • 強化多尺度特徵的資訊流動效率，維持即時推論性能

關鍵

後續版本的 Neck 不再改變 PAFPN 結構，而是透過優化 CSP 系列 block，提升特徵流動效率並降低計算與記憶體成本。
