YOLO Detection Head 的演進

YOLO 的 head 演進，並不是單純「換個輸出形式」，而是一條降低任務衝突、移除 heuristic、走向 end-to-end 推論的設計路線

後處理路線：從先驗到更乾淨的推論流程​

Direct Prediction（YOLOv1）​

  • 設計特徵
    • 以 grid cell 為單位直接預測 bbox 與類別機率
    • 每個 cell 只負責其中心落在該區域內的物體
    • 不依賴預先定義的尺寸或比例先驗
  • 設計優點
    • 輸出形式簡單，推論流程直接
    • 計算量低，符合早期 real-time 偵測需求
  • 核心限制
    • 同一 cell 可預測的物體數量有限，密集場景容易漏檢
    • 對尺度變化不敏感，小物體與極端比例物體回歸困難
    • bbox 完全從零學習，訓練穩定性較差
問題

Direct prediction 的問題本質是缺乏形狀與尺度先驗，讓回歸難度過高。

計算流程​

  • Grid 分區（左圖）
    • 將影像劃分為 S × S cells
    • 每個 cell 負責其中心落在該區域內的物體
  • Bounding box 預測（中上）
    • 每個 cell 輸出：
      • B 個 bounding boxes（x, y, w, h）
      • 每個 box 的 confidence（是否包含物體 × IoU）
  • 類別機率預測（中下）
    • 每個 cell 同時預測：
      • 一組 class probabilities
    • 表示該 cell 內物體屬於各類別的機率分佈
  • 分數融合與篩選（右圖）
    • 最終分數 = confidence × class probability
    • 移除低分框，並使用 NMS 得到最終偵測結果

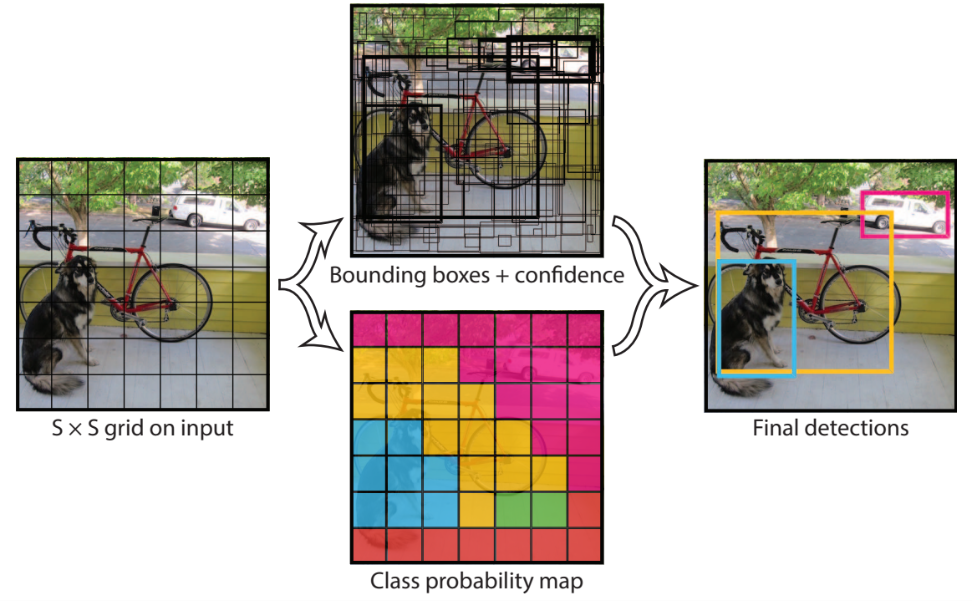

yolov1-direct-prediction

NMS（Non-Maximum Suppression）​

  • 設計目的
    • Dense prediction 會產生大量重疊 bounding boxes
    • 同一物體可能被多個位置或 anchor 重複預測
    • 需要保留最可靠的結果，移除冗餘框
  • 核心機制
    1. 過濾低分框
      • 移除 confidence 低於閾值的候選框（如 0.25）
    2. 分數排序
      • 依照 confidence score 由高到低排序
    3. 逐一抑制重疊框
      • 取目前最高分框作為保留框
      • 計算其與其他框的 IoU
      • 移除 IoU 大於閾值的框（如 IoU > 0.5）
    4. 重複處理
      • 對剩餘框重複步驟 3
      • 直到沒有候選框為止
  • 設計影響
    • 有效降低重複預測，提高結果品質
    • 但屬於後處理步驟（non-differentiable）
    • 增加推論延遲與部署複雜度，成為後續 NMS-free / End-to-End 設計的優化目標

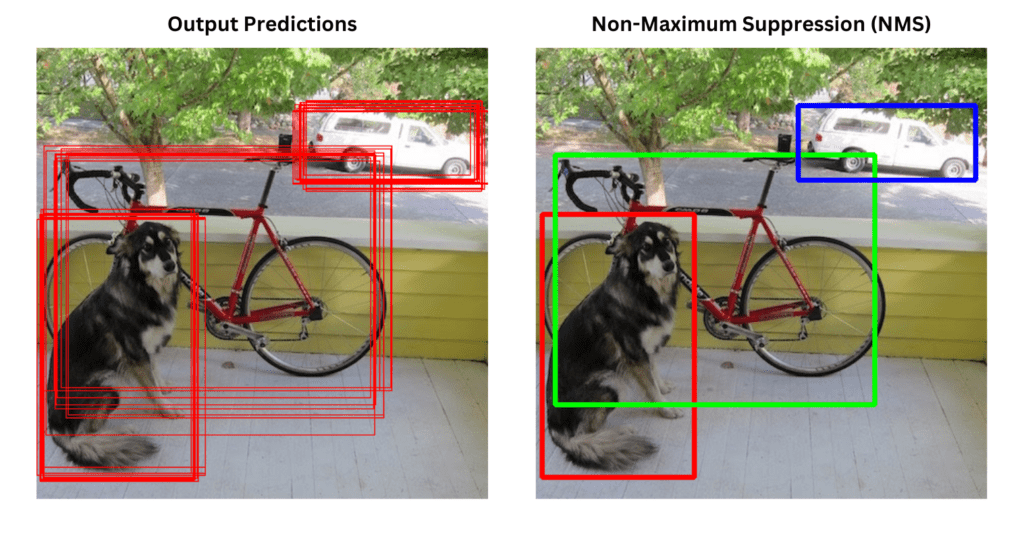

yolo-nms

Anchor-based（YOLOv2-v5、YOLOv7）​

  • 設計動機
    • bbox 直接回歸難度高，特別是寬高變化大時收斂不穩定
    • anchors 提供 尺寸與比例先驗，模型只需學習 offset
    • 結合 anchors + multi-scale head 提升小物體與大物體的偵測能力
  • 核心機制
    • 每個 feature map 位置對應 多個 anchors
    • 模型預測：
      • box offset（相對於 anchor）
      • objectness score
      • class probabilities
    • 訓練時：依 IoU matching 將 GT 分配給對應 anchor
    • 推論時：使用 confidence threshold + NMS 篩選結果
  • 代價
    • anchor 尺寸與比例需要設計或透過 clustering 設定
    • 正負樣本嚴重不平衡（大量 anchors 為負樣本）
    • 需要設定多項閾值（IoU、confidence、NMS）
    • 對資料分佈敏感，不同任務常需要重新調整

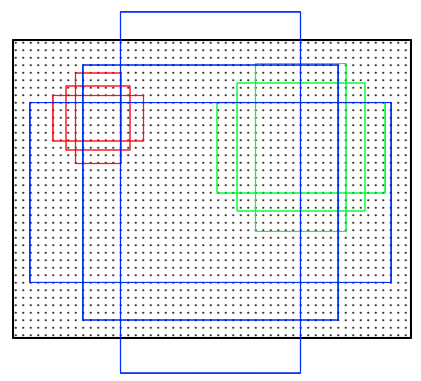

anchor

關鍵

Anchor-based 的本質是「用形狀先驗換訓練穩定」。

問題

Anchor-based 需要設計 anchor、匹配策略與多項閾值，且產生大量冗餘預測並依賴 NMS，導致 pipeline 複雜且對資料分佈敏感。

各個版本的優化​

  • YOLOv2：引入 Anchor-based
    • 使用 anchor boxes，改為預測相對於 anchor 的 box offset
    • 透過 k-means 產生符合資料分佈的尺寸
    • 引入 Sigmoid 函數限制中心點，確保中心點落在網格內
  • YOLOv3：建立多尺度 Anchor 預測
    • 在 3 個尺度進行偵測（multi-scale head）
    • 不同尺度對應不同大小的 anchors
  • YOLOv4：改進訓練與匹配策略
    • 引入 CIoU / DIoU loss，提升 anchor 回歸品質
    • 消除網格敏感度，使邊界中心點更容易預測
    • 引入跨網格匹配，增加正樣本數量
  • YOLOv5：自動化 Anchor 設計
    • 提供 AutoAnchor 機制
      • 自動檢查 anchor 是否適合資料分佈
      • 必要時重新以 k-means + 遺傳演算法優化
    • 從「人工設計」走向「資料驅動」
  • YOLOv7：優化正樣本分配（Dynamic Assignment）
    • 採用 SimOTA / dynamic label assignment
    • 讓正樣本數量依據預測品質動態調整

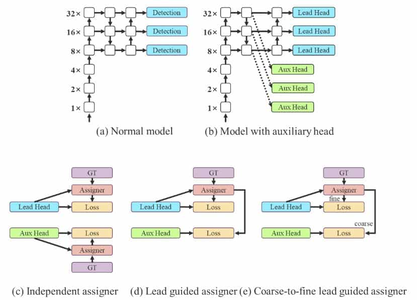

    • 引入 Coarse-to-fine 的引導式分配，結合輔助頭提升分配穩定性
yolov3-anchor

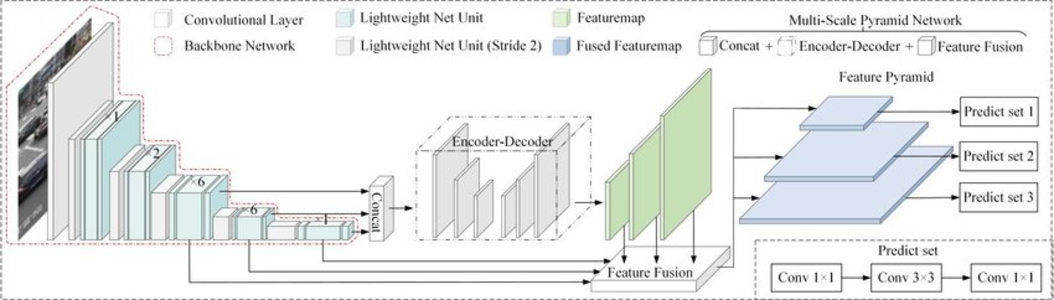

YOLOv3：建立多尺度 Anchor 預測
yolov2-anchoryolov4-anchor

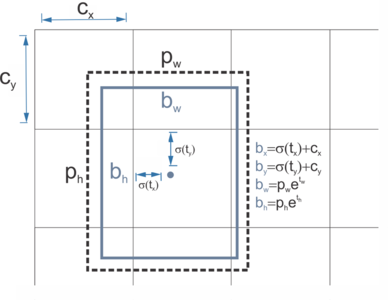

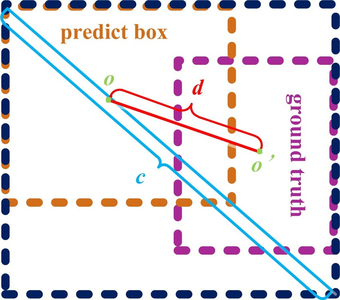

YOLOv2：引入 Anchor-based 與限制中心點YOLOv4：引入 CIoU loss 與跨網格匹配
yolov5-anchoryolov7-anchor

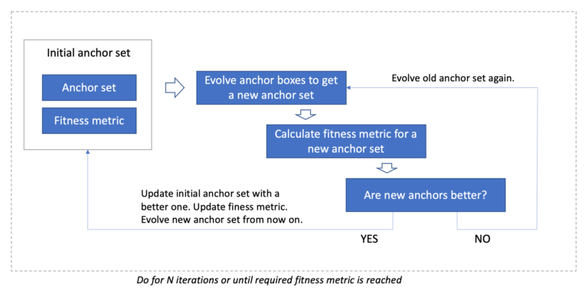

YOLOv5：自動化 Anchor 設計YOLOv7：引導式動態標籤分配

計算流程​

  1. Anchor 生成（Anchor Generation）
    • 在影像或 feature map 上以固定 stride 產生 密集錨點
    • 每個錨點生成多個 anchors：
      • 多個 尺度（scale）
      • 多個 長寬比（aspect ratio）
    • 每個位置通常對應 k 個 anchors（如 3～9 個）
      • 目標是用先驗框覆蓋各種尺寸與形狀的物體
        dense-anchor-gridanchor-matchingaspect-ratio-anchors

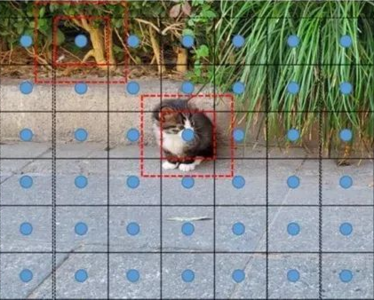

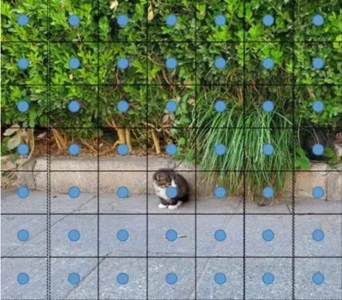

        密集錨點生成錨點與目標匹配多尺度與長寬比先驗
  2. Anchor Matching（正負樣本分配）
    • 計算每個 anchor 與 GT 的 IoU
    • 分配規則：
      • IoU 高於閾值 → 正樣本
      • IoU 低於閾值 → 負樣本
      • 或選擇與 GT IoU 最大的 anchor
        • 決定每個 anchor 的學習目標（位置與類別）
  3. 模型預測（Regression + Classification）
    • 對每個 anchor 預測：
      • bbox offset（相對於 anchor 的位移與尺度）
      • objectness
      • class probabilities
    • 實際預測框 = anchor + offset
  4. 結果篩選（Inference）
    • 將預測框轉回影像座標
    • 移除低分框（confidence threshold）
    • 使用 NMS 去除重疊框，取得最終結果

Anchor-free（YOLOv6、YOLOv8）​

  • 核心想法
    • 移除預先定義的 anchor boxes
    • 每個位置直接預測物體位置，不依賴尺寸與比例先驗
    • 通常以 point-based 表示
      • 預測到四邊界的距離（l, t, r, b）
      • 或直接回歸 bbox
  • 設計動機
    • Anchor-based 需要設計尺寸、比例與匹配策略，工程複雜
    • 大量 anchors 造成正負樣本不平衡與計算負擔
    • 希望降低手工先驗，使模型更通用、更易部署
  • 核心機制
    • 每個 feature map 位置視為一個候選點
    • 模型預測：
      • bbox（或邊界距離）
      • objectness / center score
      • class probabilities
    • 訓練時：
      • 依據 中心區域或距離規則分配正樣本（不再使用 anchor matching）
    • 推論時：
      • 使用 confidence threshold
      • 搭配 NMS 篩選結果
  • 限制
    • 預測位置完全由模型學習，對正樣本分配策略較敏感
    • Dense prediction 仍會產生大量重疊框，推論階段仍需 NMS
yolov6-anchor-freeyolov8-anchor-free

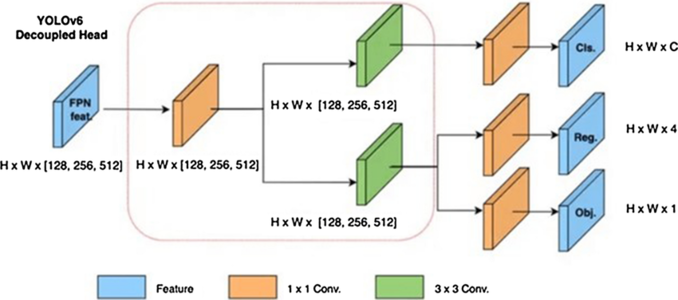

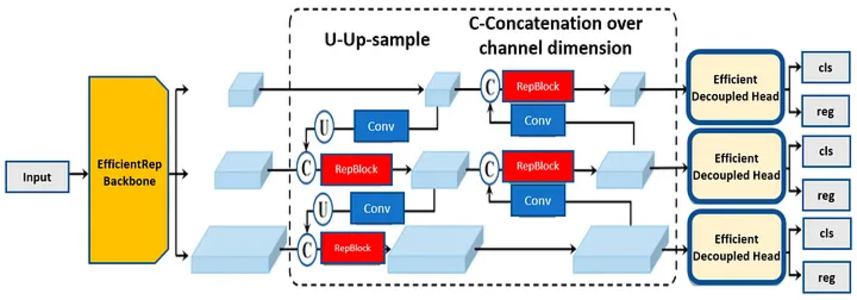

YOLOv6 Reg 分支直接預測特徵點到目標邊界的距離YOLOv8 移除 Objectness 分支，以 TAL 動態匹配取代傳統的 IoU
關鍵

Anchor-free 並非單純「拿掉 anchors」，其核心改變在於：正樣本定義與回歸方式的重新設計。

問題

即使 anchor-free，很多 YOLO 系列仍會依賴 NMS 做後處理，所以「anchor-free ≠ end-to-end」，只是把「anchors 這個先驗」先移除。

FCOS（Fully Convolutional One-Stage）​

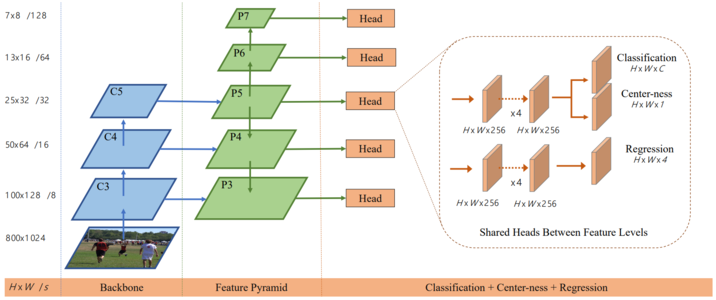

FCOS-architecture

Point-based 正樣本定義​

  • 每個 feature map 位置視為一個候選點
  • 若該點落在某個 GT box 內，則可成為正樣本
  • 不再進行：
    • anchor matching
    • IoU-based anchor assignment
  • 關鍵差異
    • Anchor-based：先選 anchor，再學 offset
    • Anchor-free：直接由位置決定是否學習該物體

邊界距離回歸​

  • FCOS 使用距離形式表示 bounding box：
    • 預測：
      • (l,t,r,b)(l, t, r, b) 到 bounding box 四邊的距離
    • 實際框由：
      • bbox=point+distancesbbox = point + distances
    • 優點
      • 無需 anchor 尺寸先驗
      • 回歸空間更穩定（始終為正值）

FCOS-centerness

Centerness​

  • FCOS 引入 centerness：
    • 衡量該位置距離物體中心的程度
    • 中心位置 → 高分
    • 邊緣位置 → 低分 centerness=min⁡(l,r)max⁡(l,r)×min⁡(t,b)max⁡(t,b)\text{centerness} = \sqrt{ \frac{\min(l, r)}{\max(l, r)} \times \frac{\min(t, b)}{\max(t, b)} }
  • 推論分數： score=pcls×centerness\text{score} = p_{\text{cls}} \times \text{centerness}
  • 目的
    • 抑制邊界位置產生的大量低品質框
    • 降低 NMS 負擔

Loss Function​

  • FCOS 總損失為： L({px,y},{tx,y})=1Npos∑x,yLcls(px,y,cx,y∗)+λNpos∑x,y1{cx,y∗>0} Lreg(tx,y,tx,y∗)L(\{p_{x,y}\}, \{t_{x,y}\}) = \frac{1}{N_{pos}} \sum_{x,y} L_{cls}(p_{x,y}, c^*_{x,y}) + \frac{\lambda}{N_{pos}} \sum_{x,y} \mathbf{1}_{\{c^*_{x,y} > 0\}} \, L_{reg}(t_{x,y}, t^*_{x,y})
  • LclsL_{cls}：Focal Loss
  • LregL_{reg}：IoU Loss
  • NposN_{pos}：正樣本數量

NMS-free / End-to-End（YOLOv10）​

  • 設計動機
    • 傳統 YOLO 依賴 NMS 作為後處理，會帶來：
      • 額外推論延遲
      • 無法真正端到端訓練
      • 部署流程複雜
    • Dense prediction 產生大量重疊框，使 NMS 成為效能瓶頸
  • 核心想法
    • 讓模型直接輸出少量且高品質的預測
    • 將「去重與選擇」能力，從後處理（NMS）移到 label assignment + 訓練機制
    • 目標：推論時不再需要 NMS
  • 關鍵機制：Consistent Dual Assignments
    • 訓練階段使用雙重分配策略
      • One-to-many assignment
        • 每個 GT 對應多個正樣本
        • 提升訓練穩定性與收斂速度
      • One-to-one assignment
        • 每個 GT 僅對應一個預測
        • 學習「唯一匹配」
    • 推論階段使用 one-to-one head
      • 每個物體只輸出一個主要預測，大幅減少重疊框
      • 直接輸出最終結果（無需 NMS）

yolov10-nms-free

關鍵

Anchor-free 是「移除形狀先驗」，NMS-free / End-to-End 是「移除後處理依賴」，通常需要 head/assignment 更強的結構性設計，才能把 NMS 的工作「學進模型裡」。

後處理路線：降低任務衝突​

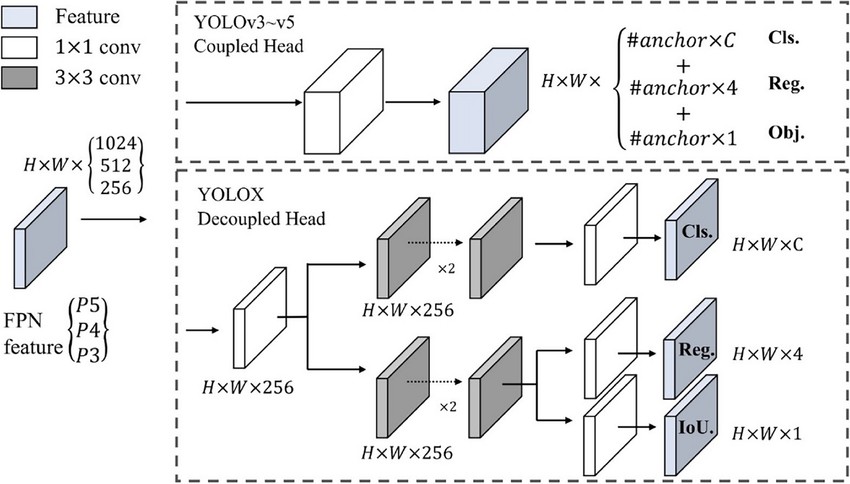

coupled-vs-decoupled-head

Coupled Head（YOLOv1–YOLOv5）​

  • 設計特徵
    • Classification / Objectness / Box regression 共享同一特徵分支
    • 常見形式：
      • 同一卷積輸出 (cls + obj + box)
      • 或僅最後一層分開，其餘高度共享
    • 優點：結構簡單、計算量低、推論快
  • 主要問題
    • Task conflict
      • Classification：需要語意與類別可分性
      • Regression：需要空間定位與邊界精度
    • 共享特徵會導致：
      • 梯度互相干擾
      • 收斂變慢
      • 精度上限受限（在強 backbone/neck 下更明顯）
  • 適用背景
    • 早期 YOLO 以 real-time 與輕量化為優先
    • 任務衝突問題在小模型中不明顯
問題

當 backbone / neck 持續變強時，共享 head 會造成分類與定位的梯度目標不一致，導致收斂不穩與精度上限受限。

Decoupled Head（YOLOv6-YOLOv11）​

關鍵概念來自 FCOS / RetinaNet / YOLOX

  • 設計特徵
    • Head 分為兩條獨立分支：
      • Classification branch
      • Regression branch（通常含 objectness）
  • 設計動機
    • 降低 classification 與 localization 的梯度干擾
    • 讓兩個任務學習不同的特徵空間
    • 提升訓練穩定性與最終精度
  • 效果
    • 收斂更快
    • AP 提升（YOLOX、YOLOv6 均有實驗證明）
    • 已成為現代 one-stage detector 的標準設計
關鍵

Coupled → Decoupled 的主軸是把「分類 vs 定位」的衝突從結構上拆開。
