YOLO Loss 演進

L1 / L2 Loss（YOLOv1-YOLOv3）

• 設計方式
  • 對預測與真值直接做數值誤差最小化
    • 位置：$(x, y)$
    • 尺寸：$(w, h)$
    • 置信度與分類也使用平方誤差
  • YOLOv1 使用 Sum of Squared Error（L2 Loss） 作為整體 loss
• 設計動機
  • 將 detection 視為 回歸問題
  • 結構簡單、易於實作與訓練
  • 計算成本低，符合 early real-time 設計目標
• 核心特性
  • 直接最小化座標距離： $$L_{coord} = (x - x^*)^2 + (y - y^*)^2 + (w - w^*)^2 + (h - h^*)^2$$
  • 與影像尺度直接相關（非尺度不變）
• 主要問題
  • 與評估指標不一致
    • 訓練優化座標距離，評估使用 IoU
  • 尺度敏感
    • 大框與小框相同誤差影響不同
  • 幾何關係未建模
    • 相同的座標距離誤差，可能對應截然不同的重疊狀態（與 IoU 脫鉤）。
  • 易受異常值主導
    • L2 對極端偏離的預測過度敏感，容易拉偏整體訓練方向。
  • 高 IoU 區域梯度不足
    • 難以進行精細定位 → 影響 AP75 / AP90

L2 在近端（綠框）穩定，但易受異常值（黃框）主導 Loss，且距離無法反映真實 IoU。

問題

L1/L2 只優化座標差距，無法反映邊界重疊品質，導致訓練目標與 IoU 評估不一致。

---

YOLOv1：統一的 L2 Loss

• Loss 類型
  • 全部任務使用 Sum of Squared Error（L2）
  • 包含：
    • Bounding box（x, y, w, h）
    • Confidence
    • Classification
• Loss 結構 $$\begin{aligned} L = \;& \lambda_{coord} \sum_{i=0}^{S^2} \sum_{j=0}^{B} \mathbf{1}_{ij}^{obj} \left[ (x_i - \hat{x}_i)^2 + (y_i - \hat{y}_i)^2 \right] \\ &+ \lambda_{coord} \sum_{i=0}^{S^2} \sum_{j=0}^{B} \mathbf{1}_{ij}^{obj} \left[ (\sqrt{w_i} - \sqrt{\hat{w}_i})^2 + (\sqrt{h_i} - \sqrt{\hat{h}_i})^2 \right] \\ &+ \sum_{i=0}^{S^2} \sum_{j=0}^{B} \mathbf{1}_{ij}^{obj} (C_i - \hat{C}_i)^2 \\ &+ \lambda_{noobj} \sum_{i=0}^{S^2} \sum_{j=0}^{B} \mathbf{1}_{ij}^{noobj} (C_i - \hat{C}_i)^2 \\ &+ \sum_{i=0}^{S^2} \mathbf{1}_{i}^{obj} \sum_{c \in classes} (p_i(c) - \hat{p}_i(c))^2 \end{aligned}$$
• 設計特性
  • $\lambda_{coord}=5$：強化定位學習
  • $\lambda_{noobj}=0.5$：降低負樣本影響
  • 使用 $\sqrt{w}, \sqrt{h}$：降低大框權重
  • 每個 GT 由 IoU 最大的 predictor 負責
• 主要問題
  • L2 與 IoU 評估指標不一致
  • 對尺度敏感
  • 高 IoU 區域梯度不足

問題

L2 只優化座標差距，無法反映邊界重疊品質。

---

YOLOv2：Anchor-based + 穩定化回歸

• Loss 類型
  • Bounding box：仍為 座標回歸誤差（L2）
  • Objectness： $$target = IoU(pred, GT)$$
  • Classification：conditional class probability
  • YOLOv2 沒有更換 loss 類型，改進重點在於：讓回歸更容易學、讓訓練更穩定
• 關鍵改變
  • 引入 Anchor boxes（尺寸先驗）
  • 預測 offset 而非絕對座標
  • 使用 IoU-based k-means 產生 anchor priors
• 設計意義
  • 降低回歸難度：模型只需學習 residual
  • 提升訓練穩定性：Sigmoid 限制中心點在 cell 內
  • 改善收斂速度：dimension prior 讓初始預測更接近 GT

關鍵

YOLOv2 的進步在於「回歸表示方式」，而不是更換 Loss。

Anchor-based offset prediction

• 不直接預測 bbox 座標，而是預測相對於 anchor 的 offset $$b_x = \sigma(t_x) + c_x,\quad b_y = \sigma(t_y) + c_y$$ $$b_w = p_w e^{t_w},\quad b_h = p_h e^{t_h}$$
• $(c_x, c_y)$：grid cell 位置
• $(p_w, p_h)$：anchor 尺寸先驗
• 效果
  • 將問題轉為 residual learning
  • 降低回歸難度，提升學習效率

中心點 Logistic 約束（訓練穩定關鍵）

• 使用 sigmoid 限制中心位置： $$b_x, b_y \in (c_x, c_x+1)$$
• 設計目的
  • 防止預測框中心在 early training 大幅漂移
  • 明顯提升訓練初期穩定性
  • 加速收斂

Dimension Priors（k-means anchors）

• 使用 IoU-based k-means 從資料中學習 anchor 尺寸
• 設計目的
  • 提供更符合資料分佈的尺寸先驗
  • 讓初始預測更接近 GT
  • 提升 recall 與收斂速度

---

YOLOv3：BCE + IoU-aware Objectness

• Loss 類型
  • bbox：座標回歸（L2）
  • objectness：Binary Cross Entropy
    • target（label）主要是 0/1 的 objectness
    • 並且有 ignore 機制：IoU 高但不是最佳匹配的 prediction 會被忽略、不算負樣本 loss
  • classification：改為 Binary Cross Entropy（multi-label）
• 關鍵改變
  • 分類改為 Multi-label BCE
    • 取代 Softmax，支援多標籤預測
  • Objectness 與分類解耦
    • 分開判斷「是否有物體」與「屬於哪一類」
  • IoU-based Ignore 機制
    • 與 GT IoU 高但非最佳匹配的 prediction 不計入負樣本
• 設計意義
  • 分離 objectness 與 classification
    • 降低類別不平衡影響
  • Multi-label BCE
    • 提升在複雜標註場景的適應性
  • Ignore IoU threshold
    • 穩定訓練、避免過多負樣本懲罰
  • 評分更接近定位品質
    • 高 IoU 的 anchor 才成為正樣本

關鍵

YOLOv3 開始讓評分與 IoU 對齊，但 bbox regression 本身仍不是 IoU-based。

Bounding box（仍為座標回歸）

• 預測參數化形式： $$b_x = \sigma(t_x) + c_x,\quad b_y = \sigma(t_y) + c_y$$ $$b_w = p_w e^{t_w},\quad b_h = p_h e^{t_h}$$
• 回歸損失（L2）： $$L_{\text{bbox}} = \sum (t - t^*)^2$$
• 特點：仍非 IoU-based regression

Objectness（重要改變）

• 使用 Binary Cross Entropy $$L_{\text{obj}} = \text{BCE}(p_{\text{obj}}, y_{\text{obj}})$$
• 標籤定義： $$y_{\text{obj}} = \begin{cases} 1, & \text{if the anchor is the best match for a GT} \\ \text{ignore}, & \text{if IoU(anchor, any GT)} > \tau \ \text{but not best} \\ 0, & \text{otherwise} \end{cases}$$
  • 其中 $\tau$ 為 IoU threshold（e.g., $\tau = 0.5$）
• 設計重點
  • 每個 GT 在每個尺度只匹配 一個最佳 anchor
  • 高 IoU 但非最佳者 不計算 loss
  • 降低負樣本數量，提升訓練穩定性

Classification（重要改變）

• 使用 Binary Cross Entropy（multi-label） $$L_{\text{cls}} = \sum_{c=1}^{C} \text{BCE}(p_c, y_c)$$
• 特點
  • 不使用 Softmax
  • 每個類別獨立預測
  • 支援多標籤情境

---

IoU-based Loss（YOLOv4 之後主流）

為什麼 L1 / L2 不適合 Detection？

• 優化目標與任務不一致
  • L1 / L2：最小化座標誤差
  • Detection：最大化 IoU（重疊程度）
  • 最小座標誤差 ≠ 最大 IoU
• 對尺度敏感
  • 相同座標偏移：
    • 小物體 → IoU 下降明顯
    • 大物體 → IoU 變化較小
  • 學習穩定性較差
• 無法直接優化重疊品質
  • 當兩框不重疊時： $$IoU = 0 \Rightarrow \text{沒有有效梯度}$$
  • L1 / L2 仍只反映數值距離
  • 無法指導如何增加重疊
• 缺乏幾何關係建模
  • 無法反映：
    • 框的重疊品質
    • 中心距離
    • 長寬比例差異

---

IoU-based Loss 的設計動機

• 核心思想
  • 讓 Bounding Box Regression 直接優化 IoU
• 優點
  • 優化目標與評估指標一致
  • 對不同尺度更穩定
  • 收斂更符合 detection 任務
  • 定位精度更高
• 常見形式
  • IoU Loss
  • GIoU（Generalized IoU）
  • DIoU（Distance IoU）
  • CIoU（Complete IoU）

關鍵

Loss 從「座標距離」轉向「幾何關係」。

---

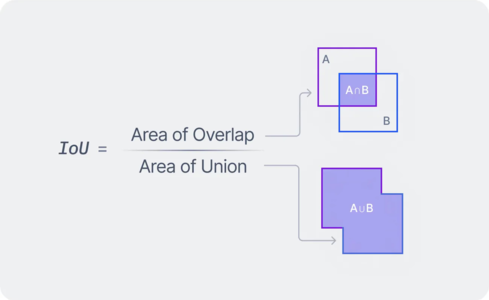

IoU Loss（基本形式）

• 定義： $$L_{IoU} = 1 - IoU$$
• 其中： $$IoU = \frac{|B \cap B^*|}{|B \cup B^*|}$$
• 特性
  • 與評估指標一致
  • 對尺度不敏感
  • 直接優化重疊品質
• 限制
  • 當兩框不重疊時： $$IoU = 0 \Rightarrow \nabla L = 0$$

問題

無重疊時梯度為 0，模型無法學習如何靠近 GT。

---

GIoU（Generalized IoU）

• 為解決「無重疊無梯度」問題： $$L_{GIoU} = 1 - IoU + \frac{|C - (B \cup B^*)|}{|C|}$$
• 其中：
  • $C$：包住兩框的最小外接矩形
• 效果
  • 無重疊時仍有梯度
  • 推動預測框向 GT 靠近

問題

僅利用外接框約束，收斂速度較慢，對中心對齊不敏感。

---

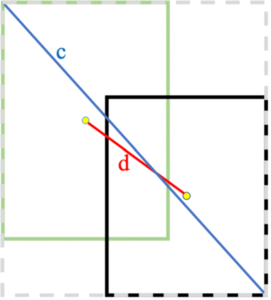

DIoU（Distance IoU）

• 進一步考慮中心距離： $$L_{DIoU} = 1 - IoU + \frac{\rho^2(b, b^*)}{c^2}$$
• 其中：
  • $\rho$：兩框中心距離
  • $c$：外接框對角線長度
• 效果
  • 加速收斂
  • 更快對齊中心位置

問題

未考慮長寬比例差異，形狀對齊能力有限。

---

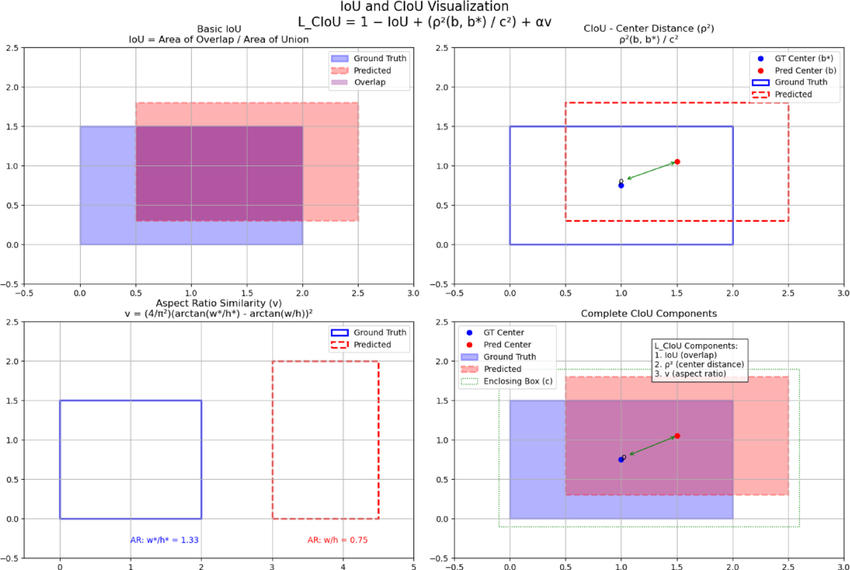

CIoU（Complete IoU，YOLOv4-v11）

• 在 DIoU 基礎上加入長寬比一致性： $$L_{CIoU} = 1 - IoU + \frac{\rho^2(b, b^*)}{c^2} + \alpha v$$
• 其中： $$v = \frac{4}{\pi^2} \left( \arctan\frac{w^*}{h^*} - \arctan\frac{w}{h} \right)^2$$ $$\alpha = \frac{v}{(1-IoU)+v}$$
• CIoU 同時優化
  • 重疊程度（IoU）
  • 中心距離（DIoU）
  • 長寬比例一致性

關鍵

同時對齊位置與形狀，定位精度與穩定性最佳。

---

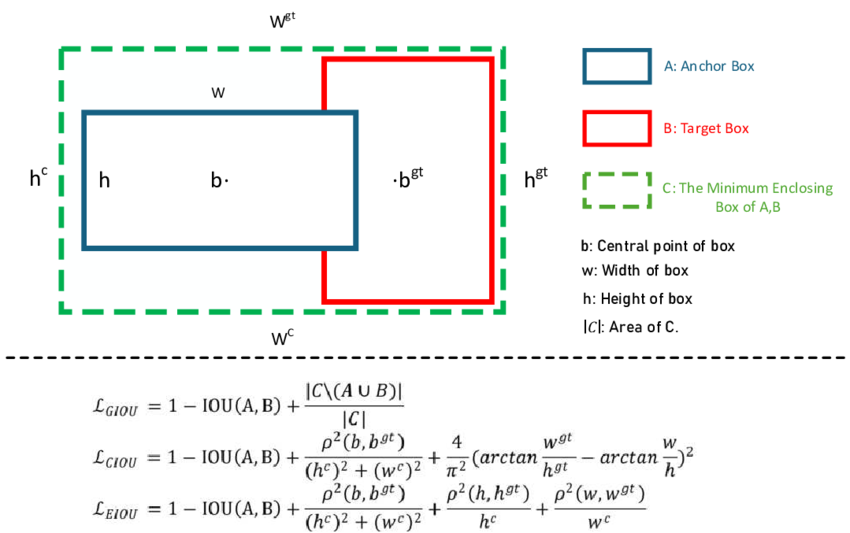

EIoU（Efficient IoU，YOLOv7）

• 為改善 CIoU 中長寬比項（aspect ratio）收斂較慢的問題，EIoU 將尺寸誤差直接分離為 寬/高 的回歸項： $$L_{EIoU} = 1 - IoU + \frac{\rho^2(b, b^*)}{c^2} + \frac{\rho^2(h - h^*)^2}{c_h^2} + \frac{\rho^2(w - w^*)^2}{c_w^2}$$
• 其中：
  • $\rho(b, b^*)$：預測框與 GT 框的中心距離
  • $c$：包住兩框的最小外接框對角線長度
  • $c_w, c_h$：最小外接框的寬與高
• 效果
  • 將尺寸誤差（$w, h$）解耦為獨立監督
  • 寬高收斂更快、訓練更穩定
  • 對尺寸不匹配的情況提供更直接的梯度訊號

關鍵

EIoU 以寬/高解耦的方式提供更直接的尺寸梯度，通常比 CIoU 更快完成尺度對齊。

---

SIoU（Shape-aware IoU，YOLOv7）

• SIoU 將回歸誤差分解為：
  • IoU cost
  • Distance cost
  • Shape cost
  • Angle cost（核心）
• 最終形式： $$L_{SIoU} = 1 - IoU + \frac{C_{dist} + C_{shape}}{2}$$

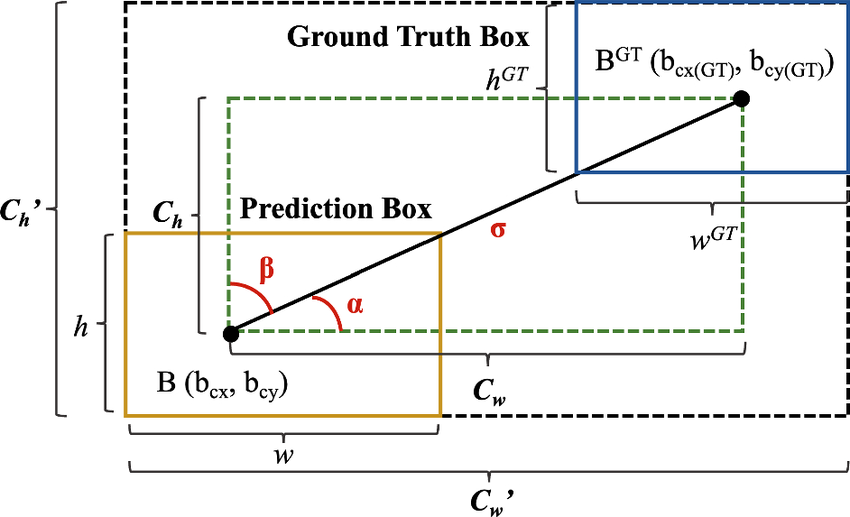

• 幾何量定義
  • 預測框：中心點 $B(b_{cx}, b_{cy})$，寬高為 $w, h$
  • 真實框：中心點 $B^{GT}(b_{cx(GT)}, b_{cy(GT)})$，寬高為 $w^{GT}, h^{GT}$
  • 兩中心點的水平/垂直距離（圖中綠色虛線框的寬與高）： $$C_w = |b_{cx} - b_{cx(GT)}|$$ $$C_h = |b_{cy} - b_{cy(GT)}|$$
  • 中心距離（圖中的 $\sigma$）： $$\sigma = \sqrt{C_w^2 + C_h^2}$$
  • 方向角（圖中的 $\alpha, \beta$）： $$\alpha = \arctan\left(\frac{C_h}{C_w}\right), \quad \beta = \frac{\pi}{2} - \alpha$$
  • 包住兩框的最小外接矩形（圖中黑色虛線框的寬與高）： $C_w', C_h'$
• Angle cost（角度成本） $$C_{angle} = \sin(2\alpha)$$
  • 當偏移接近水平/垂直（$\alpha \approx 0$ 或 $\frac{\pi}{2}$） $\rightarrow C_{angle} \approx 0$
  • 當偏移接近對角（$\alpha \approx \frac{\pi}{4}$） $\rightarrow C_{angle} \approx 1$
• Distance cost（距離成本）
  • 角度成本在此轉化為距離權重 $\gamma$： $$\gamma = 2 - C_{angle}$$
  • 距離懲罰項（直接使用圖中的 $C_w, C_h$ 與外接框 $C_w', C_h'$ 計算）： $$\rho_x = \left(\frac{C_w}{C_w'}\right)^2, \quad \rho_y = \left(\frac{C_h}{C_h'}\right)^2$$ $$C_{dist} = (1 - e^{-\gamma\rho_x}) + (1 - e^{-\gamma\rho_y})$$
• Shape cost（形狀成本）
  • 直接對應雙方的寬高 $w, h, w^{GT}, h^{GT}$： $$\omega_w = \frac{|w - w^{GT}|}{\max(w, w^{GT})}, \quad \omega_h = \frac{|h - h^{GT}|}{\max(h, h^{GT})}$$ $$C_{shape} = (1 - e^{-\omega_w})^4 + (1 - e^{-\omega_h})^4$$
• 設計意義
  • 角度成本（$\alpha, \beta$）引導預測框優先沿最近的 X 或 Y 軸對齊。
  • 距離成本以外接框尺度（$C_w', C_h'$）正規化，避免尺度敏感，並以角度決定懲罰力度（角度越平齊，距離懲罰越強）。
  • 形狀成本直接約束寬高對齊，提升收斂速度與穩定性。

關鍵

SIoU 引入「角度」作為動態權重，核心策略是「先對齊 X/Y 軸，再拉近距離」。這種路徑規劃能減少訓練初期的盲目震盪，大幅加快收斂速度。

---

Multi-scale Loss Re-weighting（YOLOv5）

• 設計動機
  • 不同 detection layer（P3 / P4 / P5）對應不同尺度物體，其樣本數量與學習難度存在差異
  • 若某一尺度的 loss 長期較大，該層將主導梯度更新，導致多尺度學習失衡
  • YOLOv5 引入 auto-balance，在訓練過程中動態調整各層權重，使不同尺度的梯度貢獻更為均衡
• 核心機制
  • 對各層的 objectness loss 進行加權： $$L_{obj} = \sum_i w_i \cdot L_{obj}^{(i)}$$
  • 訓練過程中，根據各層的學習情況，以 指數移動平均（EMA） 方式更新權重： $$w_i \leftarrow (1 - \alpha) \, w_i + \alpha \cdot \frac{1}{L_{obj}^{(i)}}$$ 其中 $\alpha$ 為較小的更新係數（如 $10^{-4}$）
• 設計效果
  • loss 較大的尺度 → 權重逐漸降低
  • loss 較小的尺度 → 權重逐漸提升
  • 使不同尺度的梯度影響趨於平衡，避免單一尺度主導訓練

關鍵

Auto-balance 透過動態權重調整，使多尺度的梯度貢獻保持平衡，提升訓練穩定性與整體檢測性能。

---

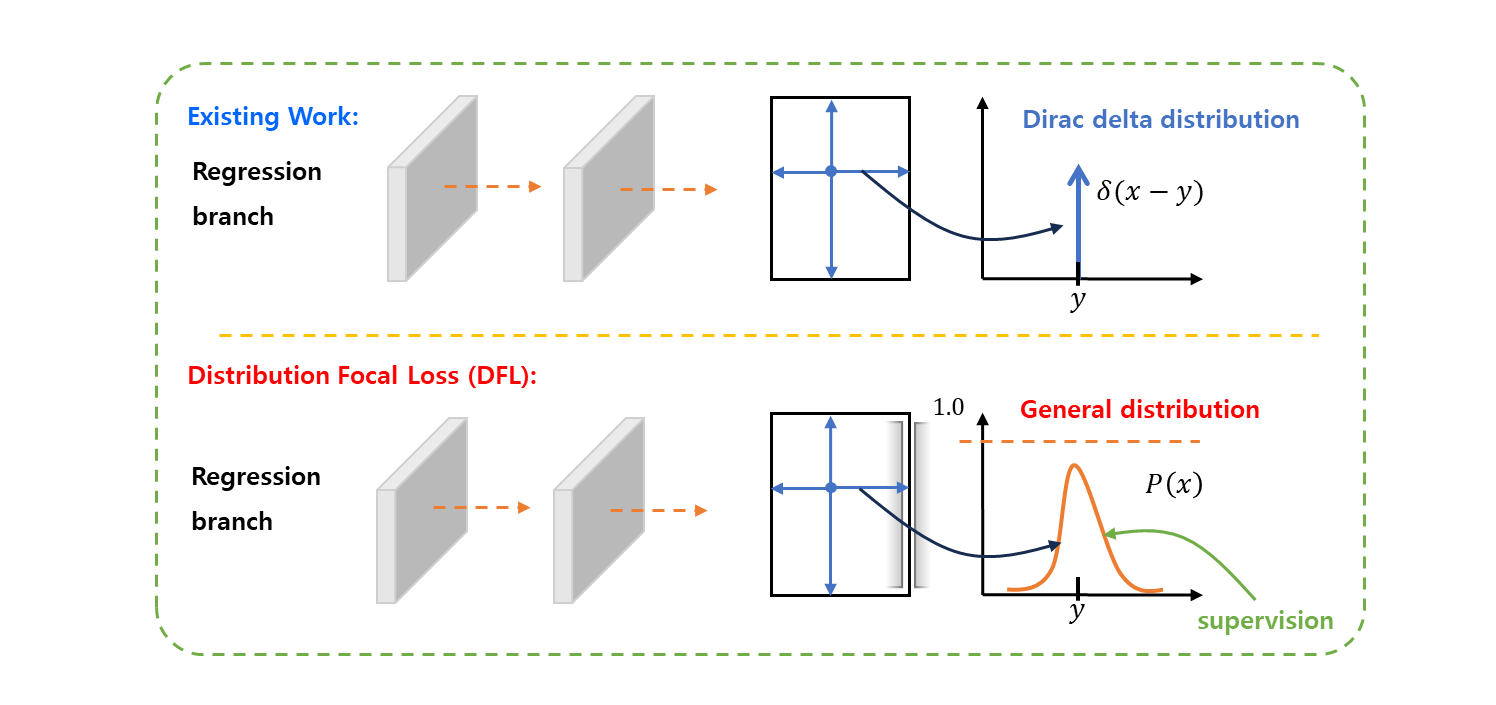

Distribution-based Regression（YOLOv8）

• 設計動機
  • 傳統回歸等同於學習單點（Dirac delta），監督訊號有限
  • 將座標回歸轉為 分佈學習
  • 提供更密集且平滑的學習訊號，提升定位精度與穩定性
• 設計方式
  • 不直接回歸單一座標值
  • 將每個邊界距離表示為離散機率分佈：
    • 左、上、右、下：$(l, t, r, b)$
  • 每個邊界預測 K 個 bins 的機率（通常 K=16）
  • 使用期望值計算最終位置： $$\hat{d} = \sum_{i=0}^{K} P(i) \cdot i$$
  • 訓練時使用 Distribution Focal Loss（DFL）
• 核心特性
  • Bounding Box Regression：
    • 單點回歸 → 分佈建模
  • 鄰近 bins 共同提供梯度，優化更平滑
  • 與 IoU-based Loss（如 CIoU）搭配： $$L_{bbox} = L_{CIoU} + L_{DFL}$$
• 主要優勢
  • 提升高精度定位能力（改善 AP75 / AP90）
  • 對小物體與邊界更敏感
  • 學習訊號更密集，對噪聲更具魯棒性

關鍵

DFL 將邊界回歸從單點預測轉為分佈學習，提供更密集的梯度訊號，顯著提升定位精度。
